在2313的功能基礎上增加了電源管理功能，支持40KA電源防雷與輸入輸出電源的監測與控制，實現對攝像頭、網絡設備的遠程自診斷與自修復。配合監控外箱可實現探針式故障定位，如電源、板卡、環境、網絡等環境下的各類故障。
全國熱線
0755-85298083
產品參數產品外觀

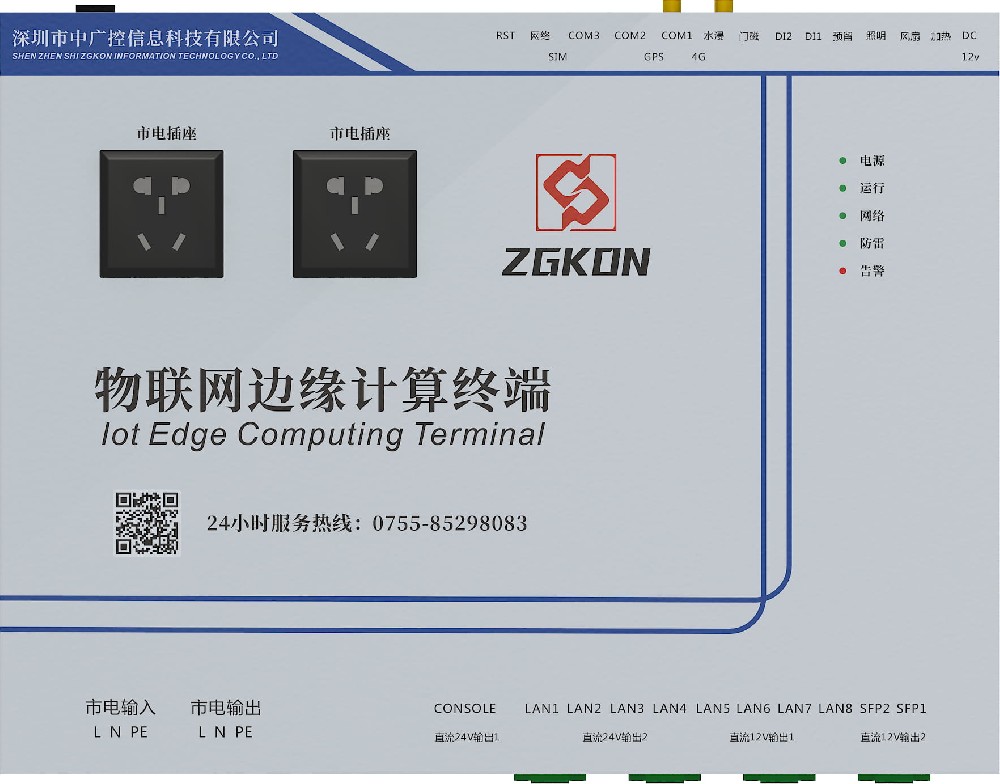

圖 俯視圖

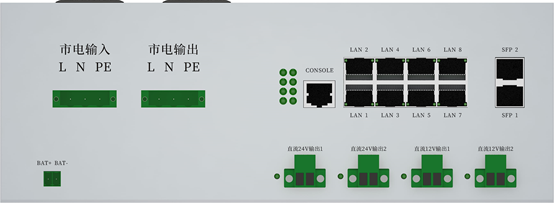

圖 前視圖
圖 后視圖
產品參數
標配● 選配○ 無--
規格 | 參數 |
尺寸 | 220*290*105mm |
加熱控制接口 | ● |
風扇控制接口 | ● |
防雷檢測接口 | ● |
門磁檢測接口 | ● |
水浸檢測接口 | ● |
照明控制接口 | ● |
預留DI接口 | 1路 |
預留DO接口 | 1路 |
232數據接口 | 1路 |
485數據接口 | 2路 |
北向接口 | 以太網+4G/5G |
開關機按鈕 | ● |
AC電源接口 | 1路 |
DC電源接口 | 3路 |
備用電源接口 | ● |
雙向充放電接口 | ● |
DC電源輸出 | 4路可監可控 |
GPS接口 | ● |
4G接口 | ● |
SIM卡槽 | ● |
聯網指示燈 | ● |
運行指示燈 | ● |
故障指示燈 | ● |
防雷信號燈 | ● |
RESET按鍵 | ● |
手動開關 | ● |
網絡接口 | 2光8電千兆工業級 |
CONSOLE接口 | ● |
鋰電 | ○ |
POE供電 | ○ |
POE控制 | ○+A2B29A9A1:B33 |
產品特性
1、箱體狀態檢測功能
? 溫濕度檢測：實時采集本地溫濕度，并上傳箱體內溫濕度數據，同時箱內溫度過高本地報警并推送報警數據。
? 門狀態檢測：實時采集箱體門的開關狀態,當門被打開時自動聯動微型攝像機進行抓拍,并上傳門狀態數據和推送告警。
? 滲水狀態檢測：實時檢測箱體內是否因未關好門造成的滲水情況,當檢測到滲水時自動聯動打開通風除濕,并上傳滲水?dāng)?shù)據和推送告警。
2、主機監測與控制功能
? 溫控風扇：可遠程控制風扇啟停，查看風扇運行、停止?fàn)顟B(tài)并實時檢測風扇電流、電壓情況，并可根據設定的溫度上下限自動聯動風扇啟停。
? 攝像機遠程重啟：可遠程自動/手動控制每一路攝像機供電情況，實現對每一路遠程重啟攝像機，通過重啟可修復的攝像機故障。
? 溫控加熱器：可遠程控制加熱器啟停，查看加熱器工作、停止?fàn)顟B(tài)并實時檢測電流、電壓情況；并可根據設定的溫度上下限控制加熱器的啟停。
? 設備安裝位置監控：通過主機內置的GPS/北斗定位模塊來監控設安裝位置是否發生變化，并實時上傳位置數據。
? 交換機狀態監控：光纖、網絡狀態監測與重啟: 可監測并上傳光纖通訊單元的光纖、網絡狀態；具有自動分析網絡狀態，網絡異常時，可對以網絡通訊單元進行重啟修復通訊，同時啟用4G網絡上傳設備監控?cái)?shù)據。
? 后備電源監控：對電池的電壓、電流、剩余容量進行監控，自動充放電的BMS管理功能。
3、網絡通訊
網絡通訊模塊為一款 10/100/1000M 自適應快速以太網光纖交換機，擁有 2 個千兆光口，8 個 10/100/1000Base‐TX 自適應以太網Rj45 接口，可選配 POE 功能。該網絡通訊模塊設計符合以太網標準，具備防雷、防靜電保護措施，性能穩定可靠。
? 支持TCP/IP、UDP、PPPOE、DHCP、ICMP、NAT協議。
? 流控方式：全雙工采用IEEE 802.3X，半雙工采用Backpressure標準。
? 支持POE供電 IEEE 802.1AF/AT 標準。
? 各電口支持自動協商功能，自動調整傳輸方式和傳輸速度。
? 各端口具備信號防雷功能。
? 端口支持Auto-MDI/MDIX自動翻轉。
? 支持存儲轉發模式。
? 支持電口的10/100/1000M模式或自適應模式的切換。
? 設備具備運行狀態燈提示。
? 模塊化電源設計理念，功能板與電源分開設計理念，便于后期維護。
? 采用獨特集成電路解決方案，芯片溫升低，擺脫加散熱系統，實現流量控制，減少?gòu)V播風暴。
? 采用優質光電一體化模塊提供良好的光學特性和電氣特性，保證傳輸可靠，壽命長。
? 廣播過濾功能、地址自動學習和自動更新功能及存儲轉發的運行機制。
? 支持最長1916byte超長數據包傳輸。
? 提供遠程鏈路丟失診斷、電口鏈路與光口鏈路連接診斷、動態數據傳輸、全雙工/半雙工、速率指示燈，便于安裝調試以及后期維護。
? 超低功耗小于2.5W，低發熱，能長時間穩定工作。
系統框架
以物聯網+互聯網為基礎核心構建物聯網平臺。采用有線+無線互為冗余的通訊模式保障數據的高可靠傳輸，具備多種傳感器接口和支持多類型通信規約，適用于不同的物聯網監測領域。物聯網邊緣計算終端內置嵌入式系統集數據采集、顯示、通信和遠程管理等功能于一體，通過GPRS、4G、5G、NB-IoT、LoRa、GPS、北斗衛星等方式進行數據推送。運維管理人員可在監控中心直接對前端的設備進行遠程運維，或通過特定安全模式在移動終端上進行數據和設備的管理與維護。
應用場景適配于各種普通箱/柜智能化改造需求，各種物聯網邊緣計算與傳輸組網需求：現代化鐵路視頻監控工程、道路智能交通監控、雪亮工程監控、平安城市監控、智慧小區監控、智能軌道交通監控、石油、礦業、電力專項監控、森林防火監控、野生動物保護監控、河流、湖泊遠程監控、現代化智慧農業監控。
